Теплоснабжение и электроснабжение

Теплоэлектроцентраль, или сокращенно ТЭЦ, – это место, где получают тепло и электричество.

Отвечает за работу всех ТЭЦ в Москве компания "Мосэнерго". В ее составе сегодня насчитывается 15 ТЭЦ. В качестве топлива они используют самый экологически чистый ресурс — природный газ.

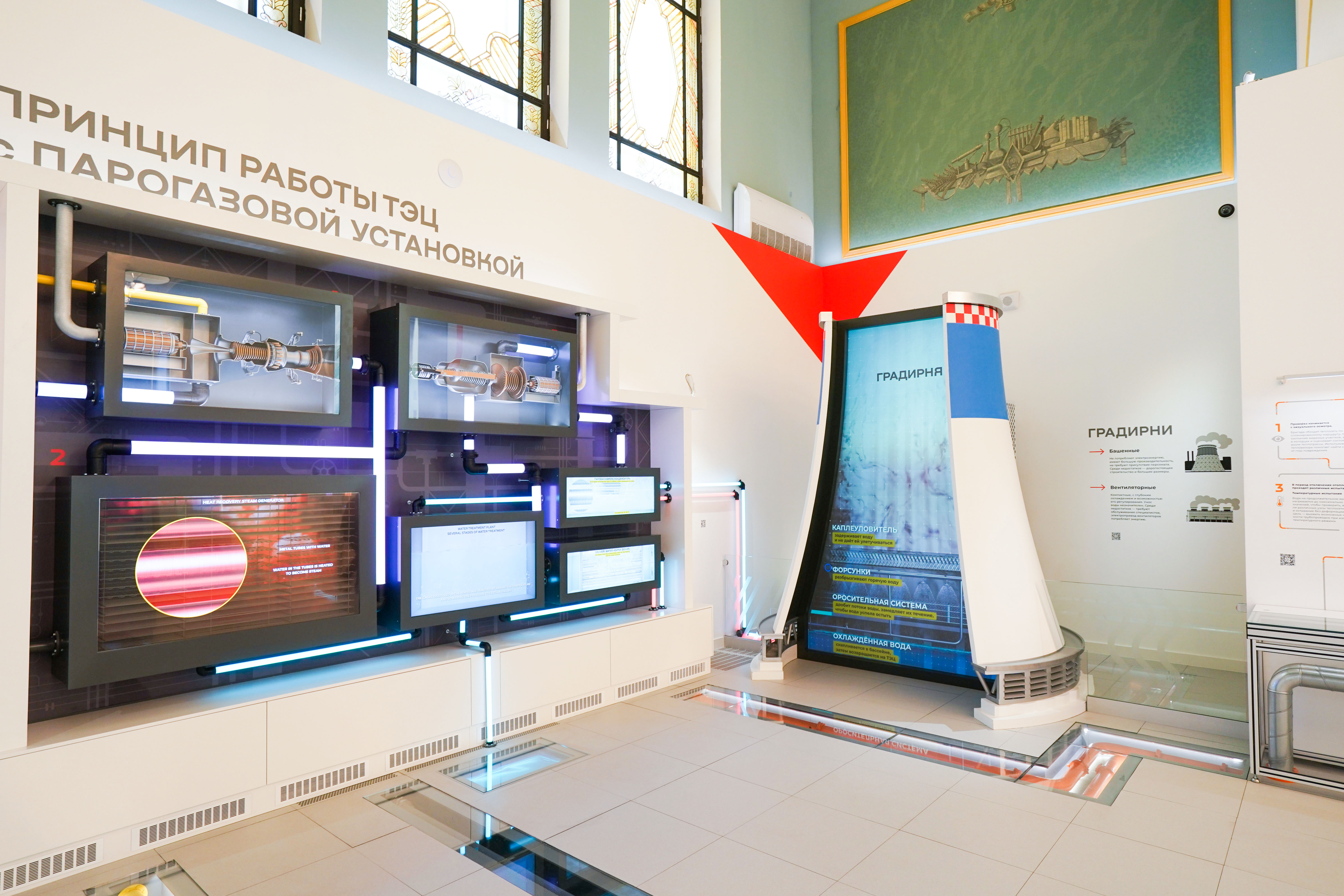

В нашем музее представлена схема работы парогазовой установки ТЭЦ. Такие установки на сегодня считаются самыми технологичными и наиболее эффективными. Давайте на стенде проследим все этапы выработки электричества.

На ТЭЦ газ поступает по газопроводу в газовую турбину, где он сгорает и далее через сопло под высоким давлением попадет на лопатки турбины. В результате чего турбина вращается и это вращение передается на ротор генератора, в котором механическая энергия превращается в электрическую. Чтобы газ лучше горел, к нему в камеру сгорания подается воздух. Образовавшиеся при горении топлива дымовые газы уходят в дымовую трубу и рассеиваются в атмосфере.

Далее энергия сгорания газа используется в котле-утилизаторе, где он нагревает идущую в трубках воду до состояния перегретого пара. Этот пар поступает внутрь паровой турбины и начинает вращать лопатки турбины, которые связаны с ротором генератора. В генераторе механическая энергия переходит в электрическую. Далее электроэнергия по линиям электропередач поступает потребителям.

Отработавший в турбине пар направляется в конденсатор, где охлаждается и превращается в воду, после чего она возвращается в котел. Таким образом, вода в ТЭЦ двигается по кругу. Часть потерь воды восполняют путем ее забора из рек. Такую воду сначала очищают от примесей и солей.

Вода в ТЭЦ искусственно охлаждается в градирнях. Как устроена градирня можно увидеть у нас в экспозиции. Горячая вода в ней под напором поднимается вверх и водопадом падает вниз, откуда уже охлажденная поступает обратно на ТЭЦ. В результате выделяется пар, который мы и видим над градирней в виде облаков. То есть градирня - это большая кастрюля с горячей водой, вреда окружающей среде она не наносит.

Кроме электричества, ТЭЦ также генерируют тепло. Для этого часть пара из паровой турбины направляется в водонагреватели, куда по трубам приходит теплоноситель. Там происходит его нагрев и далее по теплосети он направляется в тепловые пункты, где происходит нагрев воды для горячих кранов и батарей.

В нашем зале все трубы видны и помогают вам увидеть, как же устроены все коммуникации. В городе же большинство труб и проводов мы не видим, потому что они спрятаны в коммуникационный коллектор. Давайте посмотрим, как он устроен. Для этого пройдите в соседний зал "Город".
